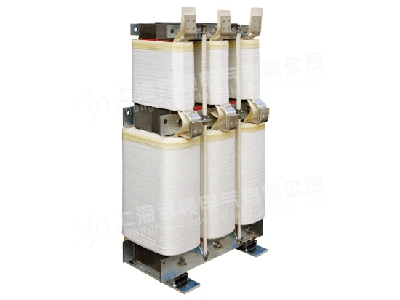

LCL滤波器

产品概述


LCL滤波器在现代的可再生能源行业十分普遍,可以有效、经济地确保和提高从能源到电网的馈电质量。滤波器用于过滤逆变器的开关频率。达到目标畸变水平时,滤波器将节约可观的成本。LCL滤波器的典型特点是损失小、体积小、重量轻、电容大。

产品应用


LCL滤波器在现代的可再生能源行业十分普遍,可以有效、经济地确保和提高从能源到电网的馈电质量。滤波器用于过滤逆变器的开关频率。达到目标畸变水平时,滤波器将节约可观的成本。LCL滤波器的典型特点是损失小、体积小、重量轻、电容大。

典型电路图



技术规格

最大工作电压:400VAC/690VAC(40℃)
额定电流:15~1500A
防护等级:IP00-IP20
绝缘等级:classF,H
温度范围:-25℃to+85℃(40℃以上需要降级)
过载:2倍电流30S1.5倍电流1分钟
温升:≤70K
抗电强度:铁芯-绕组3000VAC/50Hz/5mA/10s无飞弧击穿(工厂测试)
绝缘电阻:1000VDC绝缘阻值≥100MΩ
海拔高度不超过2000米
运行环境温度-25℃~+45℃,相对湿度不超过90%
周围无有害气体,无易燃易爆物品
周围环境应有良好的通风条件,如装在柜内,应加装通风设备

执行标准


IEC289:1987电抗器
GB10229-88电抗器(eqvIEC289:1987)
JB9644-1999半导体电气传动用电抗器
