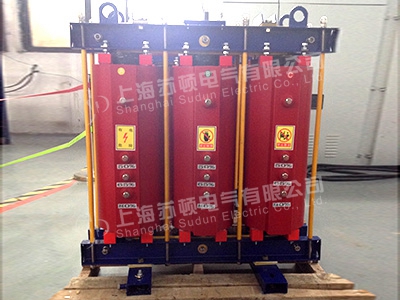

启动电抗器

产品概述


交流异步电动机在额定电压下启动时,初始启动电流是很大的,往往超过额定电流的许多倍〔一般是5~7倍〉,为了减少启动电流对电网造成的影响,通常用降低电压的方法来起动交流异步电动机,常用的降压方法是采用电抗器或自藕变压器,交流电动机的启动过程很短(一般数秒钟至二分钟),启动后就将降压启动用的电抗器或自藕变压器切除。该产品是根据高压异步电动机的启动特性设计的,匹配电动机功率220KW~14000KW。

产品特点


1、QKSG、QKSC型干式铁芯启动电抗器的铁芯采用优质进口硅钢片,芯柱经多个气隙分成均匀小段,采用环氧板作为隔绝,并采用高温高强粘接剂,以保证气隙在电抗器运行时不发生变化。
2、铁芯端面采用优质硅钢片端面胶,使硅钢片牢固地结合在一起,大大减小了运行中的噪音,并具有较好的防腐蚀性。
3、线圈绕包式结构,线圈主要绝缘采用玻璃纤维浸渍环氧树脂,热烘固化后再真空下浸以高温绝缘漆,该线圈不但绝缘性能好,而且机械强度高,能耐受电机启动时的大电流冲击和冷热冲击而不开裂。

使用环境

1、海拔高度不超过1000米。
2、运行环境温度为了-25℃~45℃
3、安装于户内,防止剧烈震动、无任何有害气体或粉尘的场合,无易燃易爆物品。
4、当启动时间满2分钟(一次或数次之和),应冷却6小时才可以再次启动。

性能指标及技术参数

1、干式启动电抗器比传统油浸电抗器、空心电抗器体积要小,具有重量轻、占空间小、结构简单、安装方便等特点。
2、耐温等级达到F级(155℃)
3、干式铁芯启动电抗器损耗低于油浸电抗器的损耗.
4、干式铁芯启动电抗器的噪声不大于国家标准。(50dB)

产品型号



线路原理图
