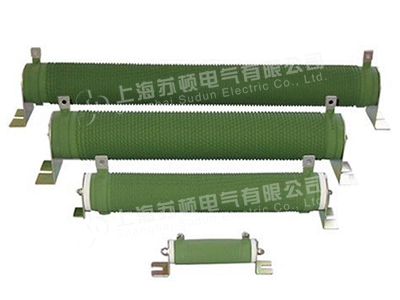

波纹电阻器

产品概述


在圆柱形的陶瓷管上固定了两个引出端子,瓷管表面上缠绕了扁带波浪形状的合金电阻丝,并在其表面涂覆一层具有阻燃,耐高温特性的涂层。陶瓷管作为电阻丝骨架的同时,又具有散热器的功效。本品可按照客户的要求定制。本品适用于模拟负荷实验,设备放电,自动控制,变频器能耗制动等。

技术参数


1、电阻值以及变化范围:1Ω>R±5%(J)1Ω<R±10%(K);
2、温度系数:R>20Ω±260ppm/℃R≤20Ω±400ppm/℃在-25℃~200℃温度下实验;
3、额定负荷:表面温度≤375℃,放在300x300x3mm的铝板上;
4、短时过载:△R≤±(2%R+0.05Ω),无异常同样环境下,10倍额定电压,5秒;

产品特点

1、额定功率范围:50W-2500W
2、工作电压范围:<1.2kV
3、额定阻值范围:1R-10KR
4、耐压范围:AC3KV50Hz/5S
5、IP等级:IP00
6、载流体材料:0Cr25AL5
7、优势:可做高电压等级
8、劣势:抗震性较差

表面升温

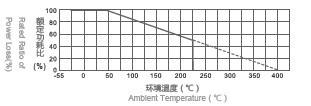

降额曲线

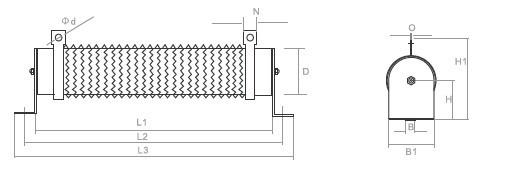

产品尺寸图
