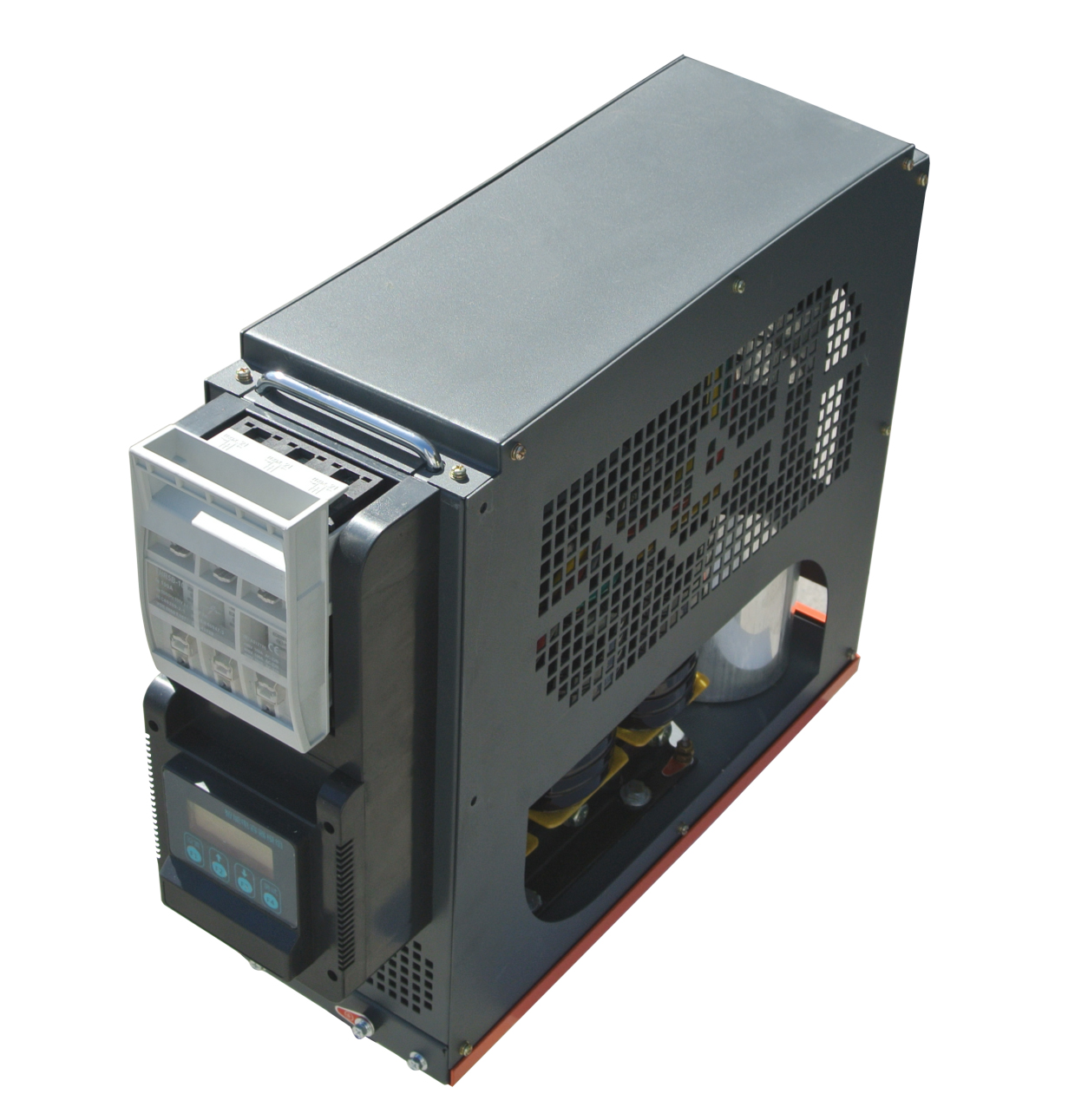

SD-ZC-S7/系列抗谐型智能电容器

1、产品概述
   S7系列智能电容器用于谐波电压畸变率≤5%的现场。

   S7采用同步开关技术,技术好 ,性能稳定可靠。

   S7模块化结构,组合灵活,扩容方便,安装简单,便于维护。

   S7液晶中文显示,操作简单,维护方便,利于现场故障查找。

   S7适应于高端去谐滤波配电柜型

   S7系列低压电力电容组合模块能提供过压、过温、过流等各项保护,能保证模块的可靠运行。
   S7系列低压电力电容组合模块既可单台使用,也可多台组网构成补偿系统使用;既可三相补偿,也可三相和分相混合补偿。智能电容器集电子技术、传感技术、网络技术及电器制造等技术,将传统无功补偿产品集成化、网络化、智能化。改变了现有低压无功自动补偿设备的结构模式,大大提高了设备的可靠性及使用寿命,具有结构简洁、生产简易、成本降低、性能提高、维护简便的全面优点。

2、工作原理
     S7系列低压电力电容组合模块主要由智能测控单元、零投切复合开关、智能保护单元、一台(△型)或一台(Y型)低压自愈式电力电容器组成一个独立完整的智能补偿单元。智能组件根据动作命令,通过过零投切开关控制电容器的投运、退运。在投运、退运的工作过程中,智能组件随时通过检测电压、电流以及电容器温度等参数,实现电容器的过电压、欠电压、缺相、过电流、过温等多项保护功能。

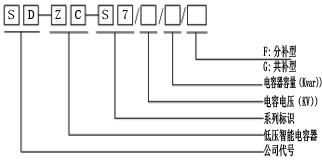

三、产品型号及其含义

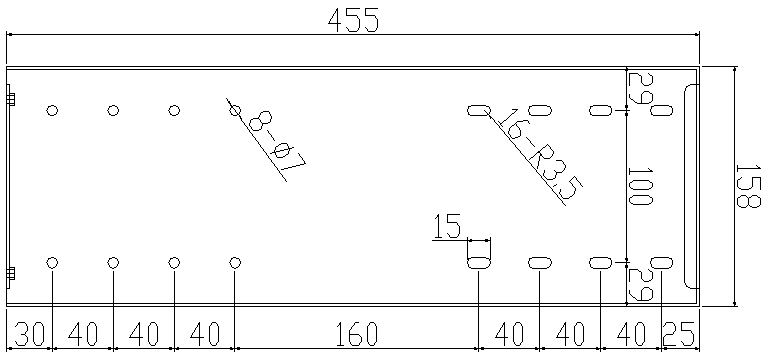

四、产品外观尺寸


五、接线端子

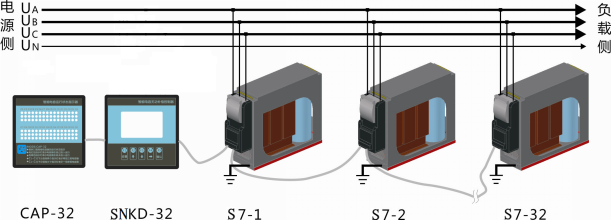

  1  32路自组网(穿芯式二次互感器)接线示意图





说明:分相智能电容排在前面,共补型智能电容排在后面。


  2  32路自组网(控制器方式)接线示意图




说明:分相智能电容排在前面,共补型智能电容排在后面。

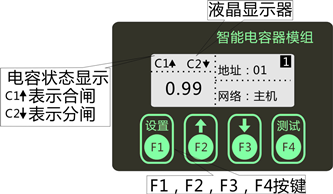

 六、LCD数据显示、数据浏览及参数设置的操作说明





10.3、维护
装置运行中,要定期观察工作电源灯及投切指示灯,如出现异常情况,请立即停机检查,或与厂家联系。
10.4、注意事项
⑴本装置严禁非电工人员操作使用。
⑵安装使用前要对预接电网电压进行测量,严格按电力管理规定要求进行。
⑶检修时,必须先停电,等电容器放电完毕,方可进行。
