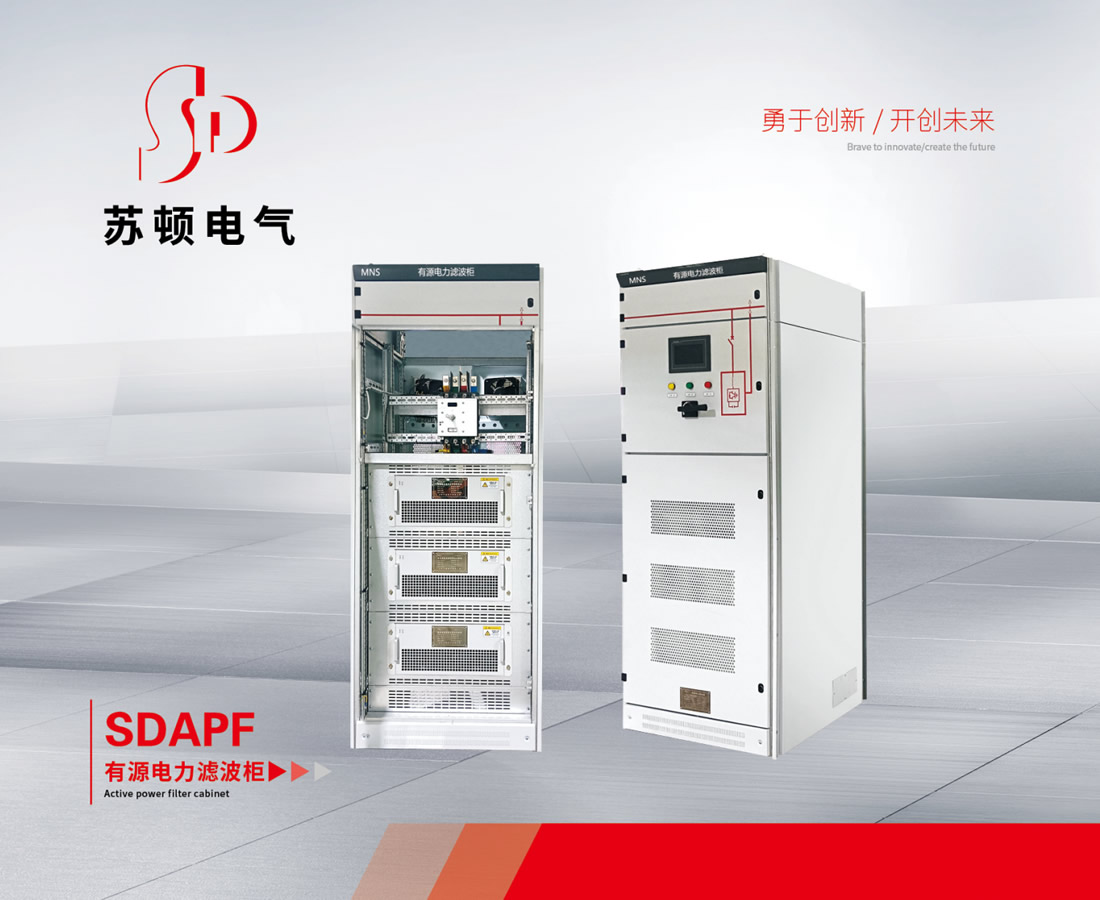

APF有源电力滤波器

产品概述


实时跟踪、动态补偿采用基于滑窗迭代离散傅里叶变交换智能检测算法、突破了行业经典谐波算法,更高效,更稳定。用以实时监测谐波电流,通过瞬时重复+PI电流跟踪控制,自动跟踪电网谐波变化,具有高度精确性与快速响应性。
先进的功率变换设计采用全球领先的IGBT智能模块化功率器件,主电路采用三电平NPC拓扑结构和正弦PWM变流技术,具有体积小,效率高,可靠性好的特点,先进的多模块并联均流策略及主功率电路多重化技术便于实现征集容量扩展。


系统参数

额定交流输入线电压:480V
输入电压频率:-40%~+20%
电网频率:50/60Hz(范围:45Hz~62.5Hz)
可并联台数:不限
整机效率 :>98.5%
网络结构:三相三线
电流互感器:150/5~10000/5
电路拓扑:三电平

性能指标

额定补偿容量:300/600A
无功补偿:支持
不平衡补偿:支持
滤波范围:2~50次
滤波次数选择:2~50次任意次数可选
滤波程度:2~50次任意次数可设定
滤波能力:THDI(电流畸变率)<5%
快速响应时间:<100μs
全响应时间:<5ms
目标功率因数:从-1~+1可调
控制算法:FFT算法、智能FFT算法、瞬时无功算法
开关频率:20kHz
智能风冷:875(L/Sec)
噪声指标:<70dB


通讯监控能力


通讯接口:RS485、网口

通讯协议:Modbus协议、TCP/IP
PC端软件:可选配
保护功能:过压保护、欠压保护、短路保护、逆变桥反向保护、过补偿保护
CT监测告警:有
故障报警:有,最多报警记录500条
监控:7英寸全彩触摸屏


机械特性


固定方式:模块化设计整柜式安装
维护空间:前维护
进线方式:下进线
整柜尺寸(宽*深*高,mm3):800*600*2200
整柜净重:400kg
颜色:浅灰色(国标7035)\或客户订制
环境要求
海拔高度:<1500m;1500米以上,按照GB/T3859.2降额使用,每增加100m,功率降低1%
运行温度:-10℃~+40℃
相对湿度:5%~95%,无凝露
防护等级:IP20,其余电压等级可订制
