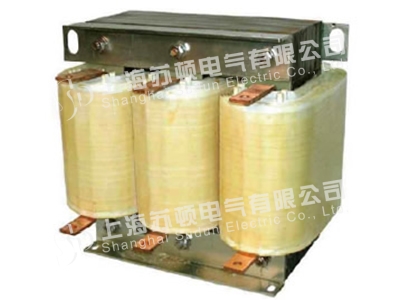

输出电抗器

产品概述


变频器负载侧的输出滤波电抗器,通过的是交流电流,它的作用是补偿长导线的电容充电电流,限制导线(电缆)电容所导致施加在电机绕组上的电压上升率,改善变频器输出波形,降低电动机的噪声,提高变频器的效率。

产品特点


1、降低电机的噪音,降低涡流损耗;
2、降低输入高次谐波造成的漏电流;
3、用于平滑滤波,降低瞬变电压dv/dt,延长电机寿命;
4、保护变频器内部的功率开关器件。

适用范围

出线电抗器配套在变频器和电机之间使用,变频器和电机的电缆线较长时需要添加出线电抗器,可以提高功率因数,降低电机的绝缘材料的温升,滤除电缆中的谐波干扰,提高电机的使用寿命。

技术规格

工作电压:220VAC-1140VAC
工作频率:50/60Hz.
工作电流:3A-1600A
载波频率:2-8KHz.
绝缘等级:classF,H
使用环境:-10~+45℃,额定值不会降低。最高可达+55℃,
在45℃以上,每升高1℃,额定电流降低2%
防护等级:IP00-IP22
压降:<4%大于此范围会引起转矩损失
最大电流:1.5×额定电流,持续60S
噪音:≤65dB
温升:≤85K
抗电强度:铁芯-绕组3000VAC/50Hz/5mA/10s无飞弧击穿(工厂测试)
绝缘电阻:1000VDC绝缘阻值≥100MΩ
海拔高度不超过2000米。
运行环境温度-25℃~+45℃,相对湿度不超过90%。
周围无有害气体,无易燃易爆物品
周围环境应有良好的通风条件,如装在柜内,应加装通风设备。

型号说明
