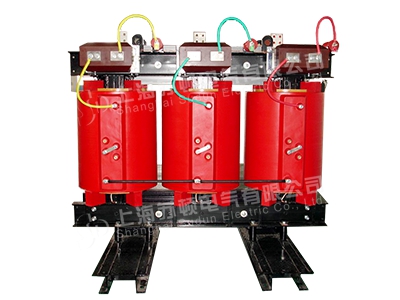

电力变压器

产品概述


环氧树脂浇注干式变压器是我公司引进国外先进技术,自主研发了SC9、SCB9系列(以及配有调压开关〉带填料薄绝缘干式变压器,由于线圈被环氧树脂包封,所以难燃、防火、防爆、免维修、无污染、体积小、可直接安装在负荷中心。同时科学合理的设计和浇注工艺,使产品局部放电量小,噪声低,散热能力强,在强风冷条件下可以在125%额定负载下长期运行,并配有智能温控仪,具有故障报警、超温报警、超温跳闸以及黑匣子功能。并通过RJ485串行接口与计算机相连,可以集中监视和控制。
由于我公司干式变压器具有以上特点,因此广泛应用于输变电系统,如宾馆、饭店、机场、高层建筑、商业中心、住宅小区等重要场所;以及地铁、冶炼厂、轮船、海洋钻井平台等环境恶劣场所。


产品特点

A、铁芯选用进口高导磁冷轧晶体取向硅钢片,三阶全斜接缝结构,并以防护环氧树脂覆盖铁芯表面,以防潮、防锈。
B、低压绕组除了铜导线以外,一般都是采用铜箔绕制的圆筒式结构;高压绕组采用分段多层圆筒式结构,使之绕组的匝数分部平衡、漏磁小、机械强度高、抗短路能力强。
C、配置的低噪音风冷装置,自动测温并控制风扇的启动、关闭,可使变压器增容40%运行。
D、通过埋入低压绕组的感温无元件和传感系统,根据设定值来启动、关闭风机或报警、跳闸以起到保护变压器的作用。
E、变压器配置的不锈钢外壳,防护等级达到IP20和IP23。IP20可防直径大干12mm的固体导物进人外壳内; IP23兼具有防止与垂直成60度角以内的水滴进入,有效防止短路、安全事故。

使用条件

1、海拔不超过1000米;
2、最高环境气温:+40℃;
3、最高日平均气温:+30℃;
4、最高年平均气温:+20℃;
5、最低气温:-5℃;
6、可根据用户要求提供的特殊条件进行非标设计。


执行标准


GB6450-1986

GB/T10228-1997

BG/T1094-1996

GB4208-1993

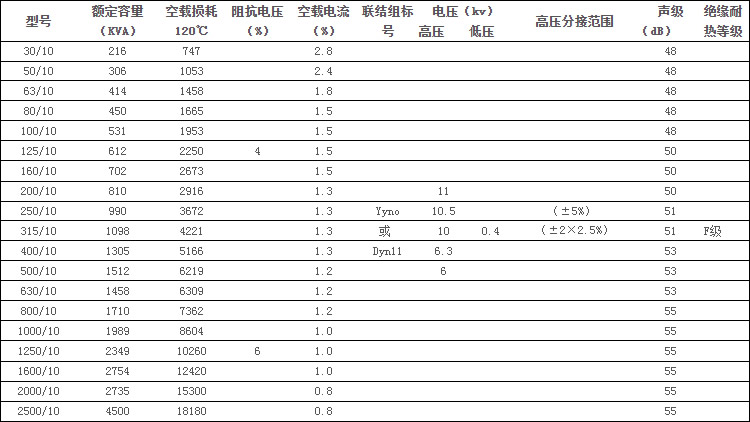

技术参数

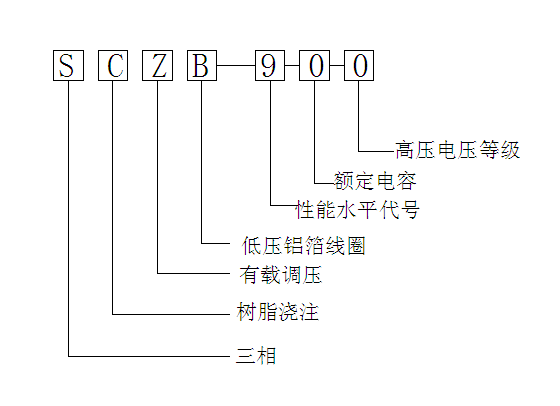

型号说明

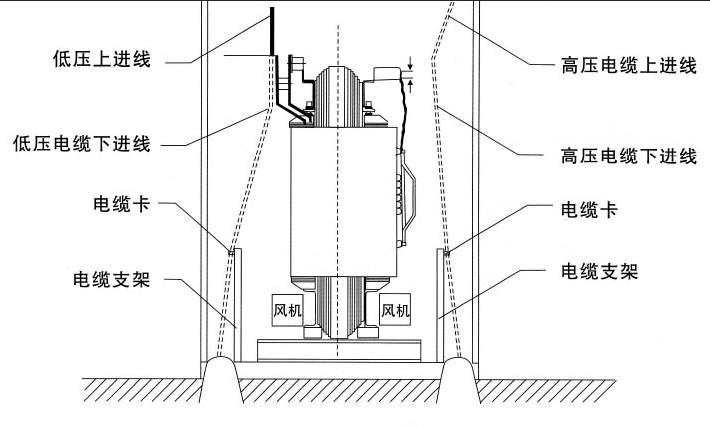

进线方式示意图
