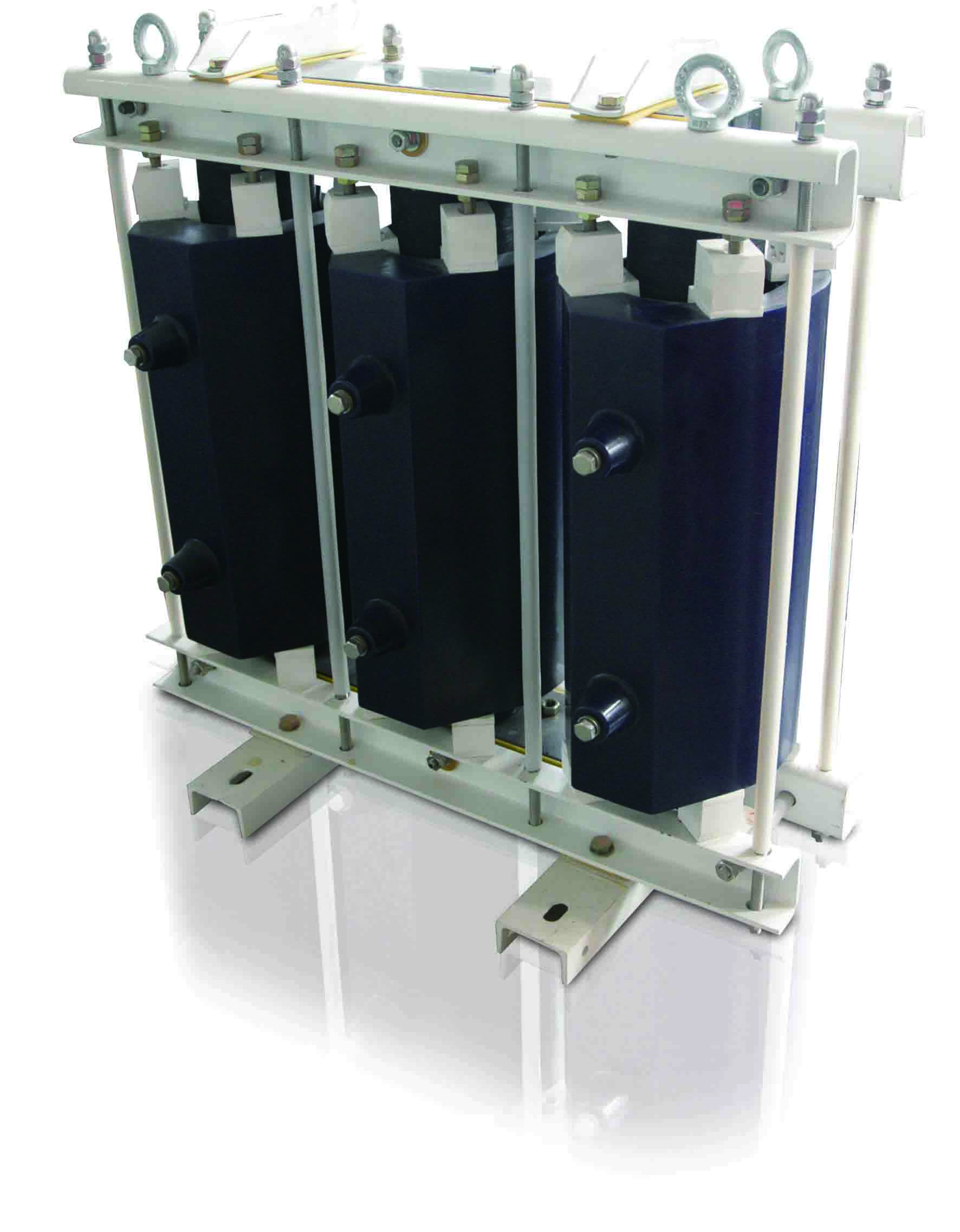

高压铁芯串抗电抗器

产品概述


CKSC型铁芯高压电抗器主要用于6kV~35kV电力系统与高压电容器组相串联,能够有效的抑制和吸收高次谐波,限制合闸涌流及操作过电压,保护电容器组,改善系统的电压波形,提高电网功率因数。

结构特点


1、铁芯采用优质低损耗冷轧取向硅钢片,经高速冲床冲剪,具有毛刺小、规则均匀、叠片整齐优美,确保电抗器运行时低温升低噪声的性能。
2、线圈为环氧浇注型,线圈内外敷设环氧玻璃网格布作增强,采用F级环氧浇注体系在真空状态下进行浇注,该线圈不但绝缘性能好,而且机械强度好,能耐受大电流冲击和冷热冲击而不裂开。
3、环氧浇注线圈不吸水、局部放电量低,可在恶劣环境条件下安全运行。
4、线圈上下端部采用环氧垫块和硅橡胶防震垫,有效减小了线圈运行时的震动。

使用条件
1、海拔高度不超过2000米。
2、运行环境温度-25℃~+45℃,相对湿度不超过90%。
3、周围无有害气体,无易燃易爆物品。
4、周围环境应有良好的通风条件。

技术参数
1、可用于系统电压为:6kV、10kV、10.5kV、11kV。
2、电抗率为:1%、4.5%、5%、6%、7%、12%、14%
3、绝缘等级:F级,电抗器噪声:≤45dB
4、过载能力:≤1.35倍下连续运行
5、电抗器相与相之间不平横度不大于±3%,电感量误差控制在+3%以内。

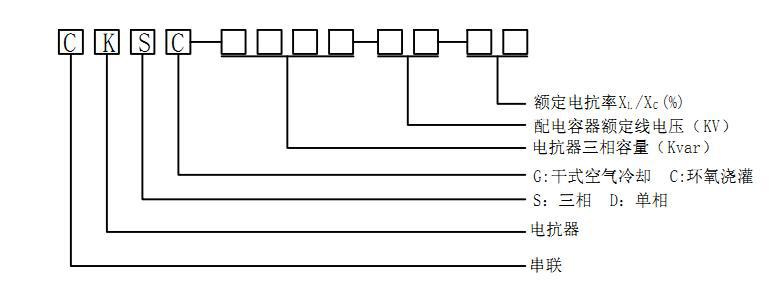

型号说明
