正弦波滤波器

产品概述


变频器与逆变电源由于采取的是交直流方式工作,其输出端含有大量高次谐波,造成电压波形畸变,严重影响用电设备正常工作及使用寿命。正弦滤波器采用谐振电路的方式滤波,能够有效延长用电设备使用寿命,有效改善波形,使输出波形达到近似正弦波的状态,从而提高电能质量及延长设备使用寿命

正弦波滤波器是在PWM变频器驱动下,其开关频率范围在2–8kHz之间仍提供正弦波输出电压。在变频器驱动应用中,这种滤波器可以消除电机绝缘失效问题并通过消除与变频器输出波形相关的高dV/dT来减少电磁干扰,改善电机的性能和寿命,延长变频器输出距离,最长可达3KM。为保护电线电缆,使用正弦波滤波器可防止长引线驱动电机的过电压问题。在其他能源应用下,比如风力发电机,逆变器将电力通过升压变压器还原到实用的配电系统,这种滤波器可以允许使用标准变压器。满载并在60Hz时给变压器输入的谐波电压畸变最大值是5%的话,那么满载时给电机输入的谐波电压畸变一般就是5%。


产品特点


有效降低IGBT输出的高dv/dt,延长电机寿命;
减小由于驱动电缆过长导致的电机端过冲电压;
补偿长线分布电容的影响,延长传输距离;
减小电磁干扰,降低变频器噪声;
减小电机轴承电流危害;
使变频器输出波形接近正弦波,提升电机性能;
多台电机并联可靠运行,防止串扰;

技术参数
额定工作电压:3φ220VAC/400VAC/690VAC
变频器开关频率:2-6KHZ
变频器工作频率:0-75HZ(更高频率可定制)
抗电强度:线-地:2500VDC3秒;
线-线:1500VDC,3秒
防护等级:IP00
绝缘等级:T40/F(155℃)
过载能力:1.5倍额定电流1分钟
执行标准:IEC289:1987GB10229-88JB9644-1999

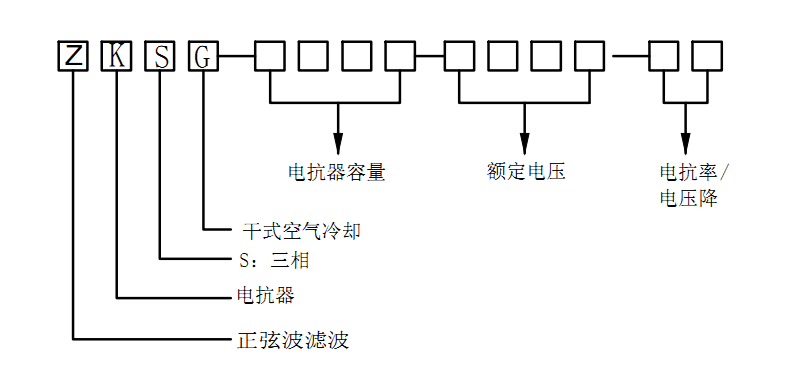

原理图
