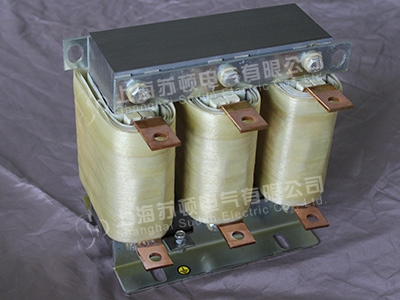

输入电抗器

产品概述


进线电抗器可被用于给线路电源提供改进的过载保护,并能减小变频器产生的电流谐波失真。提高输入电源的功率因素,减少高次谐波,抑制变频器在电源设备上的浪涌。电抗器的值定义为对于2%-4%额定电源电压之间的电压降如果大于此值,就会引起转矩损失。

产品应用
特别在下列环境下推荐使用进线电抗器:
几个变频器并联紧密连接
线路电源有来自其他设备的明显扰动(干扰,过电压)
线路电源各相之间存在电压不平衡,超过额定电压的1.8%
在同一线路上安装有大量的变频器
减小cos∮校正电容器上的过载,如果装置中含有一个功率系数校正设备
电源容量为600kVA及以上,且变频器安装位置离大容量电源在10m以内
变频器由阻抗非常低的线路供电(在变压器容量比变频器额定值高10倍)

技术规格
工作电压:220VAC-1140VAC
工作频率:50/60Hz
工作电流:3A-1600A
绝缘等级:classF,H
使用环境:-10~+45℃,额定值不会降低。最高可达+55℃,
在45℃以上,每升高1℃,额定电流降低2%
防护等级:IP00-IP22
压降:<4%大于此范围会引起转矩损失
最大电流:1.5×额定电流,持续60S
噪音:≤65dB
温升:≤85K
抗电强度:铁芯-绕组3000VAC/50Hz/5mA/10s无飞弧击穿(工厂测试)
绝缘电阻:1000VDC绝缘阻值≥100MΩ
海拔高度不超过2000米
运行环境温度-25℃~+45℃,相对湿度不超过90%。
周围无有害气体,无易燃易爆物品。
周围环境应有良好的通风条件,如装在柜内,应加装通风设备。


执行标准


IEC289:1987电抗器
GB10229-88电抗器(eqvIEC289:1987)

JB9644-1999半导体电气传动用电抗器

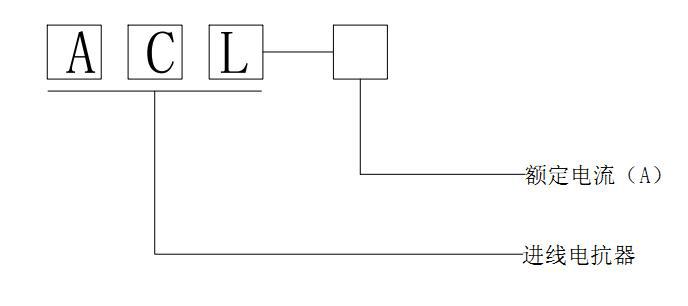

型号说明
