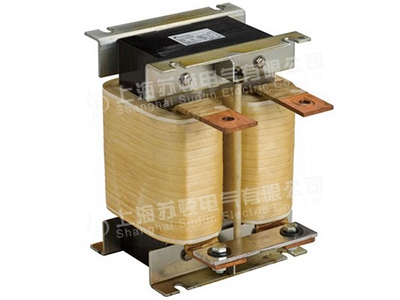

APF电抗器

产品概述


 APF电抗器又称为有源滤波器用电抗器。电力滤波可分为有源方式与无源方式。无源方式通常采用调谐方式,但无源方式常常需要考虑过载问题,此外无源滤波方式的设计需要考虑负载的特性。有源滤波的原理是采用电力电子器件产生一个与系统中的谐波成分相位相反的同样的谐波分量注入系统,从而抵消系统中的谐波成分,达到补偿非线性负载的目的。电力有源滤波(ActivePowerFilter-APF)装置能够对变化的谐波及无功进行快速的动态跟踪补偿,且补偿特性不受电网阻抗的影响,因而是替代传统无源滤波装置的现代新型电力设备。

结构特点
1、不仅能抑制各次谐波,还可以抑制闪变,补偿无功,有一机多能的特点,在性价比上较合理;
2、滤波特性不受系统阻抗的影响,可消除与系统阻抗发生谐振的危险;
3、实现调节与控制自动化,替代传统的机械调控与操作手段。可见,有源滤波装置具有巨大的技术与性能优势,随着电力电子工业的发展,器件的性价比将不断提高,有源滤波补偿装置必然会得到越来越广泛的使用。APF有源滤波将是今后发展的趋势。

产品分类
APF电抗器主要分为2种:
(1)APF空心电抗器:特点,线性度好,无磁饱和无振动源几乎没有噪音温升比较低,一般在60K左右唯一缺点:体积要比铁芯的大。
(2)APF铁芯电抗器:某段的线性度比铁氧体更好由于铁芯的磁滞现象比铁氧体的大,故噪音要大些温升一般在65K左右。
我司根据APF有源滤波系统原理特点研制出适用与APF有源滤波系统的电抗器,该电抗器优点;
1、电抗器采用优质0.1mm或0.23mm优质取向硅钢片,或高频非晶合金、铁氧体等高频磁性材料,损耗低,线性度好,高抗谐波能力强。
2、电抗器的线圈和铁芯组装成一体后,经过预烘去潮→真空浸渍→高温固化→修正这一工艺流程,采用H级浸渍油漆,使电抗器的线圈和铁芯牢固结合成一体,不但大大减小了运行时的噪音。
3、电抗器芯柱采用多分布式气息,减小漏磁,减小损耗。温升比较低。一般在60K左右。
