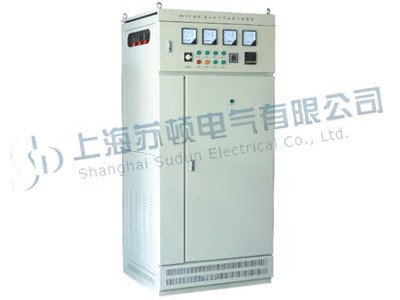

APF有源滤波柜

产品概述


SD系列谐波保护柜是基于IGBT功率变化器的用于动态滤除谐波、动态补偿无功的电力电子装置。BS系列谐波保护柜实时监测电网中的各次谐波和无功功率,并进行动态跟踪补偿,因此能够对幅值和频率都变化的谐波和变化的无功进行补偿。SD系列谐波保护柜克服了传统无源滤波器的滤波效果差、容易发生谐振、只能补偿固定次谐波等缺点,对各种快速瞬变的冲击性负荷均能起到良好的滤波和补偿效果。
SD系列谐波保护柜采用闭环控制方式,并结合独创的自适应控制算法,使其在满载和轻载下均能达到很好的谐波性能;SD系列谐波保护柜采用电流平均值控制方式并结合LCL拓扑结构,克服了传统的满环电流控制由于开关频率变化所带来的输出BS频率范围宽、滤波较困难、高频谐波会干扰电网等缺点。

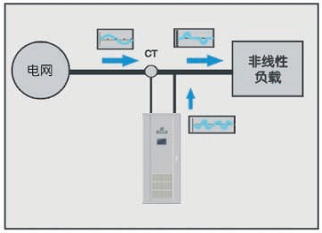

工作原理图


SD系列谐波保护柜通过外部互感器CT实时采集电流信号,通过内部检测电路分离出其中的谐波部分,通过IGBT功率变换器产生与系统的谐波大小相等相位相反的补偿电流,实现滤波的功能。
SD系列谐波保护柜输出补偿电流是根据系统的谐波量动态变化的,因此不会出现过补偿的原因。另外,SD系列谐波保护柜有内部过载保护功能,当系统的谐波量大于滤波器容量时,SD系列谐波保护柜可以自动限制在100%额定容量输出,不会发生滤波器过载。


技术优势

先进的控制策略
SD系列谐波保护柜采用闭环控制策略,并结合独创的自适应电流平均值控制算法。由于电流平均值控制的开关频率是恒定的,因此克服了传统的滞环电流控制由于开关频率变化所带来的输出频谱范围宽、滤波较困难、高频谐波会干扰电网等缺点,使BS系列谐波保护柜达到了卓越的滤波性能。SD系列谐波保护柜装置满载时系统源侧的THDI<3%,2/3载时THDI<3%,半载时THDI<4%.

技术特点

SD系列谐波保护柜基本特性
1、负载短路,过压,欠压,过流等保护功能。
2、采用高清晰,5.7英寸中文彩色触摸屏。
3、有消除三项不平衡的功能。
4、不会与系统发生谐振。
5、可进行待机功能管理。
6、可以只滤波,或同时滤波和补偿无功,并可设置功能的优先次序。
7、设计选型简单,不需要进行详细的电网分析,只需要测量谐波电流的大小。
8、并联安装方式,安装简单,方便,易于扩展,可多台并联。
9、可实现不同容量并联。
10、实施故障记录和事件记录,并可查询历史记录。

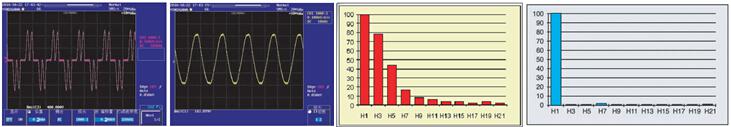

             滤波效果检测



        投入使用前        投入使用后           未投入前                  投入后

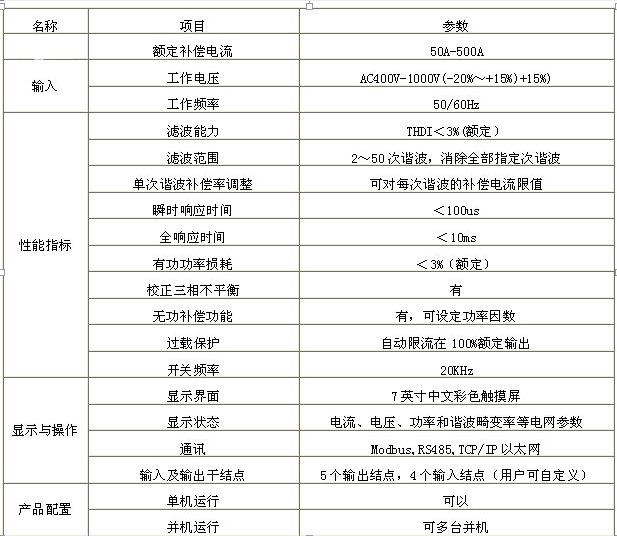

技术参数




使用条件




技术优势

1、滤波范围广,2-50次全范围有效
2、响应速度快,全补偿响应时间小于300us,指定次补偿响应时间小于40ms
3、多功能性,同时治理多种电能质量问题,谐波、无功补偿功能可自由设备
4、具备中性线滤波能力(限4L型BSLB2000有源电力滤波器)
5、允许互感器安装在电源侧或负载侧,用户可根据现场情况自由选择
6、支持系统自动限流运行功能,待补偿电流超出补偿容量后系统自动进入限流工作模式
7、自动跟踪补偿电网中变化的谐波电流,补偿性能不受系统阻抗影响
8、完善的模块并联技术,支持多台BSLB2000有源电力滤波器并联运行
9、完善的开机自诊断技术,使系统尽在掌握之中
10、强电主回路与弱电控制系统之间采用光电隔离,安全可靠
11、军工级别的通讯误码侦别技术,确保系统通讯的可靠性及安全性

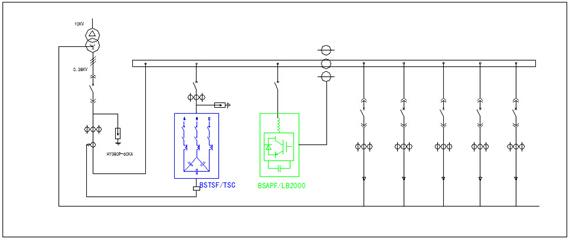

系统示意图
